Memasang lampu LED strip dengan panjang mencapai 100 meter membutuhkan perencanaan teknis yang matang agar seluruh bentangan menghasilkan cahaya yang sama terangnya. Jika Anda mencoba menghubungkan lampu sepanjang ini dalam satu baris lurus dan hanya mengalirkan listrik dari satu ujung, Anda akan menghadapi masalah penurunan tegangan atau dikenal dengan istilah voltage drop. Hambatan listrik pada jalur tembaga tipis di dalam LED strip akan membuat arus melemah seiring bertambahnya jarak, sehingga lampu di bagian ujung akan terlihat redup atau bahkan tidak menyala sama sekali.
Untuk mengatasi kendala tersebut, metode pemasangan yang tepat adalah menggunakan sistem pengkabelan paralel atau injeksi daya di beberapa titik sepanjang instalasi. Dengan membagi aliran listrik secara merata melalui kabel utama yang lebih tebal, setiap segmen lampu akan menerima pasokan daya yang stabil dan menghasilkan tingkat kecerahan yang konsisten dari ujung pertama hingga ujung terakhir. Panduan ini akan membahas langkah demi langkah mulai dari pemilihan komponen, perencanaan skema kabel, hingga teknik pemasangan fisik yang aman.
Persiapan dan Pemilihan Komponen yang Tepat
Langkah awal yang sangat krusial adalah memahami jenis LED strip yang Anda gunakan, apakah bertipe tegangan konstan atau arus konstan. Sebagian besar LED strip yang dijual di pasaran untuk kebutuhan dekorasi rumah menggunakan sistem tegangan konstan seperti 12 Volt atau 24 Volt. Setiap produk memiliki spesifikasi batas panjang sambungan maksimum dari pabrikan yang menunjukkan jarak terpanjang yang aman untuk dialiri listrik dari satu titik tanpa mengalami penurunan kecerahan yang drastis.

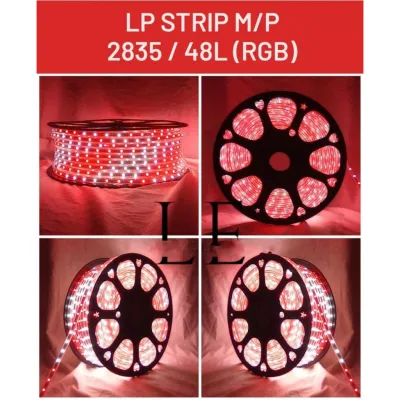

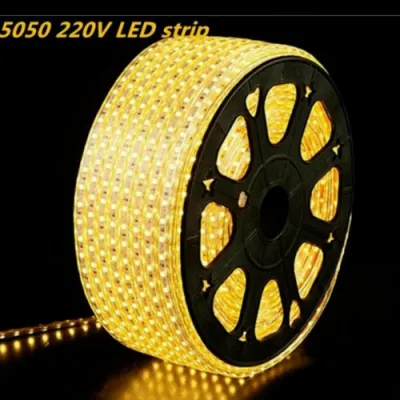

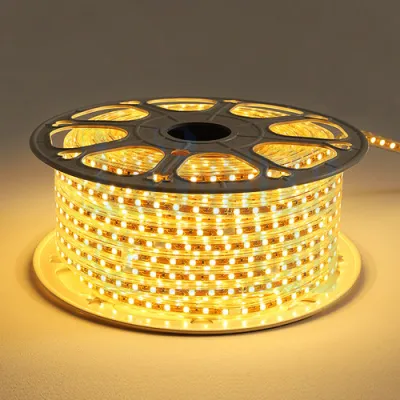

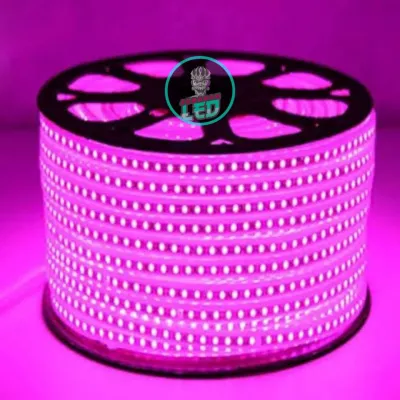

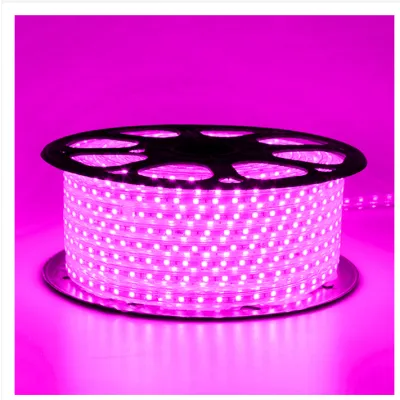

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Setelah mengetahui spesifikasi lampu, Anda harus menghitung total kebutuhan daya listrik untuk seluruh bentangan 100 meter. Hitung total konsumsi daya dengan mengalikan konsumsi Watt per meter dari LED strip dengan panjang total instalasi. Sebagai contoh, jika lampu yang Anda pilih mengonsumsi daya 4,8 Watt per meter, maka total daya untuk 100 meter adalah 480 Watt. Selalu tambahkan margin keamanan sebesar 20 persen di atas total hitungan tersebut saat memilih unit catu daya agar komponen tidak bekerja terlalu keras dan memiliki usia pakai yang lebih lama.
Ketebalan kabel utama yang digunakan untuk menyalurkan listrik dari catu daya ke titik-titik injeksi juga harus diperhitungkan dengan cermat. Kabel yang terlalu tipis akan menimbulkan hambatan listrik yang besar, yang justru akan memperparah penurunan tegangan sebelum arus listrik mencapai lampu. Gunakan kabel tembaga berkualitas dengan ukuran penampang yang sesuai dengan total arus Ampere yang mengalir, terutama untuk jalur kabel utama yang membentang jauh.
Strategi Pengkabelan untuk Mencegah Voltage Drop
Menyambungkan lampu LED strip secara seri atau menyambung ujung ke ujung seperti rantai sangat tidak disarankan untuk jarak ekstrem seperti 100 meter. Jalur tembaga pada papan sirkuit fleksibel LED strip dirancang sangat tipis dan hanya mampu menahan beban arus untuk panjang terbatas, biasanya maksimal 5 hingga 10 meter saja. Memaksa arus besar melewati jalur tipis ini tidak hanya membuat ujung lampu redup, tetapi juga berisiko merusak sirkuit lampu akibat panas berlebih pada meter-meter awal.
Solusi terbaik untuk mengatasi keterbatasan ini adalah menerapkan metode injeksi daya paralel. Dalam metode ini, Anda membentangkan kabel utama berukuran tebal yang berjalan sejajar di samping LED strip sepanjang 100 meter. Dari kabel utama ini, Anda membuat cabang-cabang kabel kecil untuk menyuntikkan daya langsung ke LED strip pada interval jarak tertentu, misalnya setiap 5 meter atau 10 meter sekali. Dengan cara ini, setiap segmen lampu mendapatkan pasokan listrik langsung dari sumber daya tanpa harus melewati hambatan sirkuit lampu sebelumnya.
Jika Anda menggunakan lampu jenis RGB yang warnanya dapat diubah atau lampu yang dilengkapi dengan pengatur kecerahan, Anda memerlukan komponen tambahan berupa penguat sinyal atau amplifier LED. Pengontrol warna biasanya memiliki batas kapasitas arus yang terbatas dan tidak akan kuat mengendalikan lampu sepanjang 100 meter secara langsung. Dengan memasang amplifier di beberapa titik sepanjang bentangan, sinyal kontrol warna dari pengontrol utama dapat diteruskan dengan akurat ke seluruh segmen tanpa membebani satu alat pengontrol saja.
Langkah-langkah Instalasi Fisik dan Penyambungan
Sebelum menempelkan lampu, pastikan permukaan area pemasangan sudah dibersihkan secara menyeluruh dari debu, minyak, dan kotoran agar perekat bawaan lampu dapat menempel dengan kuat. Untuk pemasangan dengan bentangan yang sangat panjang, sangat disarankan untuk menggunakan profil aluminium sebagai wadah dudukan LED strip. Profil aluminium berfungsi sebagai pelepas panas yang efektif untuk mencegah lampu menjadi terlalu panas, sekaligus memberikan hasil akhir instalasi yang rapi, lurus, dan kokoh.
Saat menyambung antar-segmen LED strip, Anda dapat menggunakan konektor jepit khusus atau melakukan penyolderan langsung pada titik tembaga yang tersedia. Penyolderan manual sangat direkomendasikan untuk instalasi permanen karena menghasilkan sambungan yang jauh lebih kuat, memiliki hambatan listrik yang sangat rendah, dan tidak mudah longgar akibat perubahan suhu. Setelah proses penyolderan selesai, pastikan Anda menutup setiap sambungan dengan selongsong bakar atau isolasi listrik berkualitas tinggi untuk mencegah risiko korsleting.
Lakukan urutan penyambungan sistem kelistrikan secara teratur mulai dari unit catu daya, pengontrol utama, penguat sinyal, hingga ke kabel distribusi utama. Pastikan semua sambungan kabel positif dan negatif terpasang dengan benar dan tidak terbalik sebelum menghubungkan sistem ke sumber listrik utama. Rapikan jalur kabel distribusi menggunakan klem kabel atau pelindung kabel spiral agar tidak berantakan dan terhindar dari risiko kerusakan fisik akibat tarikan atau gigitan hewan peliharaan.
Pengujian, Pemecahan Masalah, dan Perawatan
Setelah seluruh komponen terpasang, lakukan pengujian visual dengan menyalakan lampu pada tingkat kecerahan maksimal untuk memeriksa keseragaman cahaya di sepanjang 100 meter. Gunakan alat multitester untuk mengukur tegangan listrik pada titik injeksi pertama, tengah, dan ujung paling akhir dari instalasi saat lampu sedang menyala penuh. Tegangan yang terukur pada ujung terjauh idealnya tidak boleh turun lebih dari 10 persen dari tegangan keluaran nominal pada catu daya.
Jika Anda masih menemukan area tertentu yang terlihat lebih redup, segera lakukan pemeriksaan pada sambungan kabel di sekitar area tersebut untuk memastikan tidak ada koneksi yang longgar. Periksa juga apakah kabel cabang yang digunakan menuju titik injeksi tersebut terlalu tipis atau terlalu panjang, yang dapat menyebabkan penurunan tegangan lokal. Pastikan pula unit catu daya tidak mengalami panas berlebih yang tidak wajar, yang bisa menjadi indikasi bahwa beban lampu melebihi kapasitas aman alat tersebut.
Faktor keamanan harus selalu menjadi prioritas utama selama proses instalasi dan penggunaan jangka panjang. Jika Anda menggunakan sistem LED strip bertegangan tinggi atau merasa ragu dengan perhitungan kapasitas arus dan teknik penyambungan kabel, sangat disarankan untuk berkonsultasi atau menggunakan jasa teknisi listrik profesional. Penanganan instalasi listrik yang tidak tepat dapat menimbulkan risiko korsleting yang membahayakan keselamatan hunian Anda.
Pertanyaan Umum (FAQ)
Apakah bisa menyambung lampu LED strip 100 meter hanya dengan satu adaptor di satu ujung?
Menyambung lampu LED strip sepanjang 100 meter dengan hanya mengandalkan satu adaptor di satu ujung sangat tidak direkomendasikan dan tidak akan berhasil dengan baik. Hambatan listrik yang besar pada sirkuit tembaga tipis lampu akan menyebabkan penurunan tegangan yang sangat drastis, sehingga lampu di bagian tengah hingga ujung akan menjadi sangat redup atau mati total. Selain itu, mengalirkan seluruh arus listrik untuk beban 100 meter melalui satu titik awal sirkuit lampu dapat menyebabkan panas berlebih yang ekstrem pada meter-meter pertama, yang berisiko merusak lampu atau memicu kebakaran.
Mengapa lampu LED strip bagian ujung tetap redup meski sudah disuntik daya di beberapa titik?
Kondisi ini biasanya terjadi karena ukuran kabel utama yang digunakan untuk menyalurkan daya dari adaptor ke titik-titik injeksi terlalu tipis. Kabel yang terlalu tipis memiliki hambatan listrik yang tinggi, sehingga tegangan sudah turun di dalam kabel utama sebelum sempat mencapai titik injeksi lampu. Penyebab lainnya bisa berupa sambungan kabel yang longgar atau kurang sempurna pada titik penyolderan, serta kapasitas adaptor yang terlalu pas-pasan sehingga mengalami penurunan performa saat melayani beban penuh sepanjang 100 meter.
